Cách đấu 4 bình ắc quy xe đạp điện nhanh và chuẩn xác tại nhà

Bạn muốn biết cách đấu 4 bình ắc quy xe đạp điện nhanh chuẩn xác tại nhà? Bài viết dưới đây hướng dẫn chi tiết từng bước đấu nối bình ắc quy chuẩn xác, giúp xe vận hành mạnh mẽ, tăng quãng đường và kéo dài tuổi thọ ắc quy.

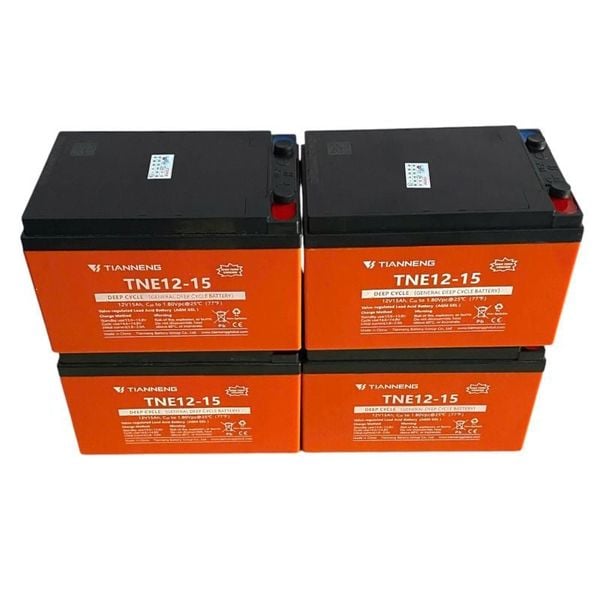

4 bình ắc quy xe đạp điện hoạt động như thế nào?

Hiểu rõ nguyên lý hoạt động là bước đầu tiên để đấu nối an toàn và hiệu quả.

• Cấu hình phổ biến: Hầu hết xe đạp điện sử dụng 4 bình ắc quy 12V-20Ah nối tiếp tạo thành bộ 48V.
• Nguyên lý nối tiếp: Điện áp tổng = V1 + V2 + V3 + V4 = 12V × 4 = 48V, dung lượng giữ nguyên 20Ah.
• Vai trò từng bình: Mỗi bình đóng góp 1/4 công suất, một bình yếu sẽ kéo hiệu suất toàn bộ xuống.
• Dòng điện vận hành: Xe đạp điện thường hoạt động ở dòng 15-30A, lúc khởi động có thể lên 50A.
• Tầm quan trọng của đấu nối: Mối nối kém tiếp xúc gây tổn hao 20-30% công suất, nóng cục bộ nguy hiểm.

Nguyên tắc về cách đấu bình ắc quy xe đạp điện 4 bình và lưu ý an toàn

Tuân thủ nguyên tắc cơ bản khi đấu bình ắc quy xe máy điện giúp tránh 90% sự cố nguy hiểm khi tự thao tác.

Nguyên tắc nối tiếp để tạo bộ 48V

Đây là kiến thức nền tảng mà bất kỳ ai làm việc với ắc quy xe điện cũng phải thuộc lòng.

• Quy tắc vàng: Cực dương (+) bình này nối với cực âm (-) bình kia theo chuỗi liên tiếp. Cụ thể: (+) Bình 1 → (-) Bình 2 → (+) Bình 2 → (-) Bình 3 → (+) Bình 3 → (-) Bình 4. Điểm đầu là (-) Bình 1, điểm cuối là (+) Bình 4 tạo thành 2 cực của bộ 48V.
• Kiểm tra điện áp: Dùng đồng hồ vạn năng đo từng bình phải đạt 12.6-13.2V (bình đầy). Tổng điện áp sau khi nối phải đạt 50-52.8V (không tải). Chênh lệch giữa các bình không quá 0.2V để đảm bảo cân bằng.
• Lưu ý quan trọng: Chỉ đấu đúng số bình theo thiết kế xe (4 bình cho xe 48V, 5 bình cho 60V). Không mix các bình khác dung lượng, khác tuổi thọ, khác hãng. Đảm bảo các bình cùng mức sạc trước khi ghép nối.

Lưu ý an toàn khi làm việc với ắc quy

An toàn là ưu tiên số một - nhiều vụ cháy xe điện xuất phát từ việc cẩu thả khi đấu nối.

• Chuẩn bị an toàn bắt buộc: Tắt hoàn toàn công tắc nguồn xe, rút chìa khóa. Ngắt cầu dao hoặc tháo cầu chì chính nếu có. Làm việc ở nơi thoáng khí, tránh tia lửa điện.
• Dụng cụ bảo hộ cần thiết: Găng tay cao su cách điện chịu được 1000V. Kìm, tua vít có cán bọc cách điện. Kính bảo hộ phòng acid bắn vào mắt. Quần áo dài tay, giày kín chân chống trượt.
• Cảnh báo nghiêm trọng: Không chạm tay trần vào 2 cực cùng lúc - điện giật 48V DC rất nguy hiểm. Tránh làm rơi dụng cụ kim loại lên cực bình gây chập mạch. Nếu thiếu kinh nghiệm, tốt nhất nhờ thợ chuyên nghiệp - an toàn hơn là tiết kiệm vài trăm nghìn.

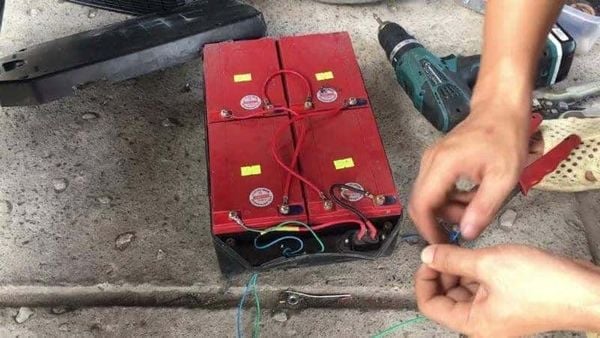

Đấu bình ắc quy xe đạp điện 4 bình

Sơ đồ đấu 4 bình ắc quy xe đạp điện

Sơ đồ trực quan giúp người mới dễ hiểu và thực hiện chính xác từng bước.

Xác định cực dương (+) và cực âm (−) trên từng bình: Cực dương thường đánh dấu (+) hoặc màu đỏ, to hơn. Cực âm đánh dấu (-) hoặc màu đen, nhỏ hơn. Một số bình chỉ ghi nhãn, không tô màu - cần kiểm tra kỹ

Sơ đồ nối tiếp 4 bình ắc quy 12V thành 48V: Bạn có thể làm theo hướng dẫn trong hình dưới đây để có thể nối các bình ắc quy với nhau.

Sơ đồ đấu 4 bình ắc quy xe đạp điện

Thứ tự kết nối chuẩn: Bình 1: Cực (-) nối dây âm xe (màu đen), cực (+) nối sang cực (-) Bình 2. Bình 2: Cực (+) nối sang cực (-) Bình 3. Bình 3: Cực (+) nối sang cực (-) Bình 4. Bình 4: Cực (+) nối dây dương xe (màu đỏ).

Hướng dẫn tháo bộ ắc quy khỏi xe đạp điện

Mỗi dòng xe có cách tháo lắp khác nhau, cần xác định đúng loại để tránh hư hỏng.

Dòng xe đạp điện bình đặt trong hộp nhựa rời

Các bước thực hiện: Mở yên xe, tìm hộp đựng bình (thường ở gầm yên). Ngắt jack cắm điện nối hộp bình với xe. Nhấc hộp bình ra khỏi xe - nặng khoảng 25-30kg. Mở nắp hộp, quan sát cách xếp bình và dây nối.

Lưu ý khi tháo: Chụp ảnh hoặc vẽ sơ đồ trước khi tháo dây. Đánh dấu thứ tự các bình 1-2-3-4. Giữ nguyên vị trí dây cảm biến nhiệt độ nếu có.

Dòng xe bình lắp cố định vào khung xe

Phổ biến ở xe cao cấp, cần kỹ thuật cao hơn khi tháo lắp.

Đặc điểm nhận dạng: Bình được bắt vít hoặc khóa vào khung xe. Có tấm che bảo vệ bằng kim loại hoặc nhựa cứng. Dây điện đi ngầm trong khung, khó tiếp cận.

Quy trình tháo an toàn: Tháo tấm che bảo vệ (thường 4-6 con vít). Ngắt từng dây nối theo thứ tự từ dương về âm. Tháo bu lông giữ từng bình (cẩn thận bình nặng). Kéo bình ra từ từ, tránh giật mạnh làm đứt dây.

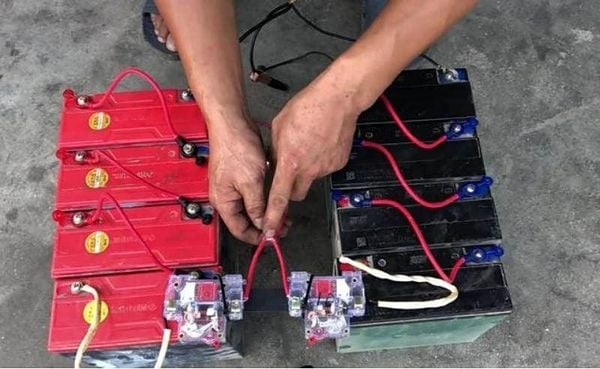

Cách tháo bộ ắc quy ra khỏi xe

Cách đấu 4 bình ắc quy xe đạp điện chi tiết

Phần quan trọng nhất - thực hiện đúng từng bước để có kết quả hoàn hảo.

Chuẩn bị dụng cụ và dây đấu nối

Dụng cụ đầy đủ, chất lượng tốt quyết định 50% thành công của quá trình đấu nối.

Dây nối chuyên dụng:

• Dây đồng 16-25mm² chịu dòng 50A liên tục
• Đầu cosse đồng chữ O phù hợp cọc bình, chiều dài 15-20cm cho mỗi đoạn nối
• Bọc cách điện chịu nhiệt, chống cháy

Dụng cụ cần thiết:

• Kìm bấm cosse thủy lực hoặc điện
• Súng bắn keo nhiệt co bọc đầu nối
• Đồng hồ vạn năng đo điện áp, thông mạch
• Cờ lê 10-13mm siết cọc bình
• Băng keo điện, rọ luồn dây.

Vật tư bổ sung:

• Mỡ bôi trơn cọc chống oxy hóa
• Miếng đệm cao su cách điện giữa các bình
• Dây rút nhựa cố định dây điện gọn gàng

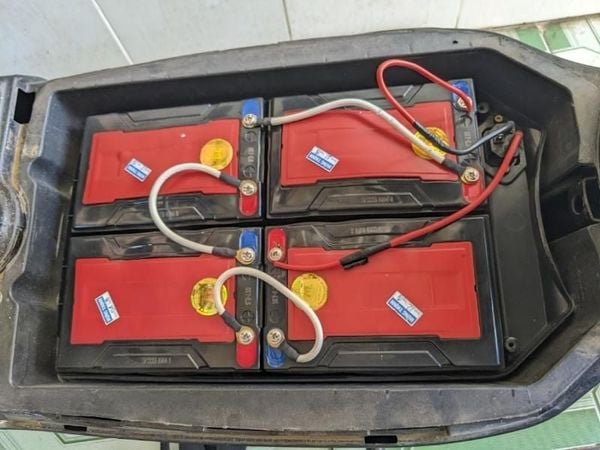

Thao tác đấu nối tiếp 4 bình ắc quy

Bước 1: Xếp 4 bình vào vị trí lắp

Sắp xếp theo chiều dọc hoặc 2×2 tùy không gian. Đảm bảo khoảng cách 1-2cm giữa các bình để tản nhiệt. Cực các bình xếp thuận tiện cho việc nối dây. Đặt miếng đệm cao su dưới đáy chống rung lắc.

Bước 2: Nối dây giữa các bình ắc quy

Bắt đầu từ cặp Bình 1-2: nối (+) Bình 1 với (-) Bình 2. Tiếp tục Bình 2-3: nối (+) Bình 2 với (-) Bình 3. Cuối cùng Bình 3-4: nối (+) Bình 3 với (-) Bình 4. Siết chặt đủ lực, không quá căng làm vỡ cọc bình.

Bước 3: Nối dây nguồn của xe

Xác định dây âm xe (thường màu đen) nối vào (-) Bình 1. Dây dương xe (thường màu đỏ) nối vào (+) Bình 4. Kiểm tra không có dây dư thừa chạm vào phần kim loại. Bọc kín các mối nối bằng băng keo hoặc co nhiệt.

Bước 4: Kiểm tra kết quả sau khi đấu xong

Đo điện áp tổng phải đạt 50-52V (tùy mức sạc). Bật thử công tắc xe, đèn sáng bình thường. Vặn tay ga nhẹ, motor quay đều không giật. Chạy thử 500m, kiểm tra các mối nối không nóng bất thường.

Cách đấu 4 bình ắc quy xe đạp điện chi tiết

>> Xem thêm: Cách đấu 2 bình ắc quy 12V thành 24V an toàn

Có nên tự đấu 4 bình ắc quy xe đạp điện tại nhà?

Câu hỏi nhiều người băn khoăn - câu trả lời phụ thuộc vào kỹ năng và điều kiện của bạn.

Ưu điểm khi tự đấu bình tại nhà

Tự làm mang lại một số lợi ích nhất định nếu bạn có kinh nghiệm.

• Tiết kiệm chi phí: Công thợ thường tính 100.000-200.000 đồng, tự làm chỉ mất tiền dây nối. Không phải di chuyển xe nặng đến tiệm. Linh hoạt thời gian, làm khi rảnh rỗi.
• Nắm rõ hệ thống xe: Hiểu cấu tạo để xử lý sự cố sau này. Kiểm soát chất lượng dây nối, mối nối. Có thể nâng cấp, cải tiến theo ý muốn.

Nhược điểm và rủi ro nếu đấu sai kỹ thuật

Tuy nhiên, rủi ro luôn rình rập người thiếu kinh nghiệm - hậu quả có thể rất đắt giá.

• Nguy cơ an toàn: Điện giật nghiêm trọng nếu chạm 2 cực. Chập cháy do nối sai hoặc dây không đủ tiết diện. Nổ bình do tạo tia lửa gần khí hydrogen.
• Hỏng hóc thiết bị: Nối ngược cực làm cháy board mạch xe (3-5 triệu). Mối nối kém gây hao phí điện 30-40%. Bình mất cân bằng, giảm tuổi thọ 50%.
• Khuyến nghị từ chuyên gia: Nếu lần đầu tiên - nhờ thợ làm và quan sát học hỏi. Có kinh nghiệm điện - có thể tự làm nhưng cẩn thận. Không chắc chắn - đừng mạo hiểm với tài sản và tính mạng.

Dây điện đấu bình ắc quy xe đạp điện mua ở đâu?

Phước Châu tự hào là đại lý ắc quy chính hãng cung cấp đầy đủ dây nối chuyên dụng cho ắc quy xe điện. Dây đồng nguyên chất 16mm², 25mm² đủ tiết diện cho mọi loại xe. Cosse đồng mạ thiếc chống oxy hóa, đủ size cho các loại cọc. Tư vấn chính xác loại dây phù hợp công suất xe.

Sản phẩm có nguồn gốc xuất xứ rõ ràng, tem nhãn đầy đủ. Test chịu dòng trước khi giao khách. Hướng dẫn chi tiết cách lắp đặt, có video minh họa. Hỗ trợ kỹ thuật qua điện thoại 24/7.

Nếu bạn không đủ tự tin để tự làm tại nhà, đội ngũ kỹ thuật Phước Châu sẵn sàng hỗ trợ. Lắp đặt tại nhà với phí hợp lý (từ 150.000 đồng nội thành). Kiểm tra toàn diện hệ thống điện xe. Bảo hành công lắp đặt 3 tháng.

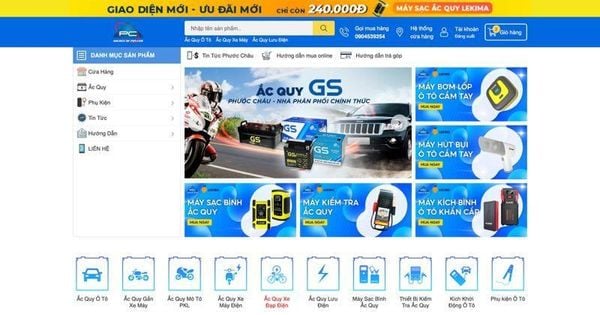

Phước Châu - nhà phân phối ắc quy uy tín và chất lượng tại TP.HCM

Chính vì thế, việc nắm rõ cách đấu 4 bình ắc quy xe đạp điện không chỉ giúp tối ưu hiệu suất vận hành mà còn hạn chế tối đa các rủi ro về kỹ thuật. Khi thực hiện đúng chuẩn, hệ thống điện sẽ hoạt động ổn định, đảm bảo an toàn và kéo dài tuổi thọ ắc quy. Đây là kỹ năng hữu ích dành cho người sử dụng muốn chủ động trong bảo dưỡng và kiểm soát chất lượng xe.
